一、产品介绍

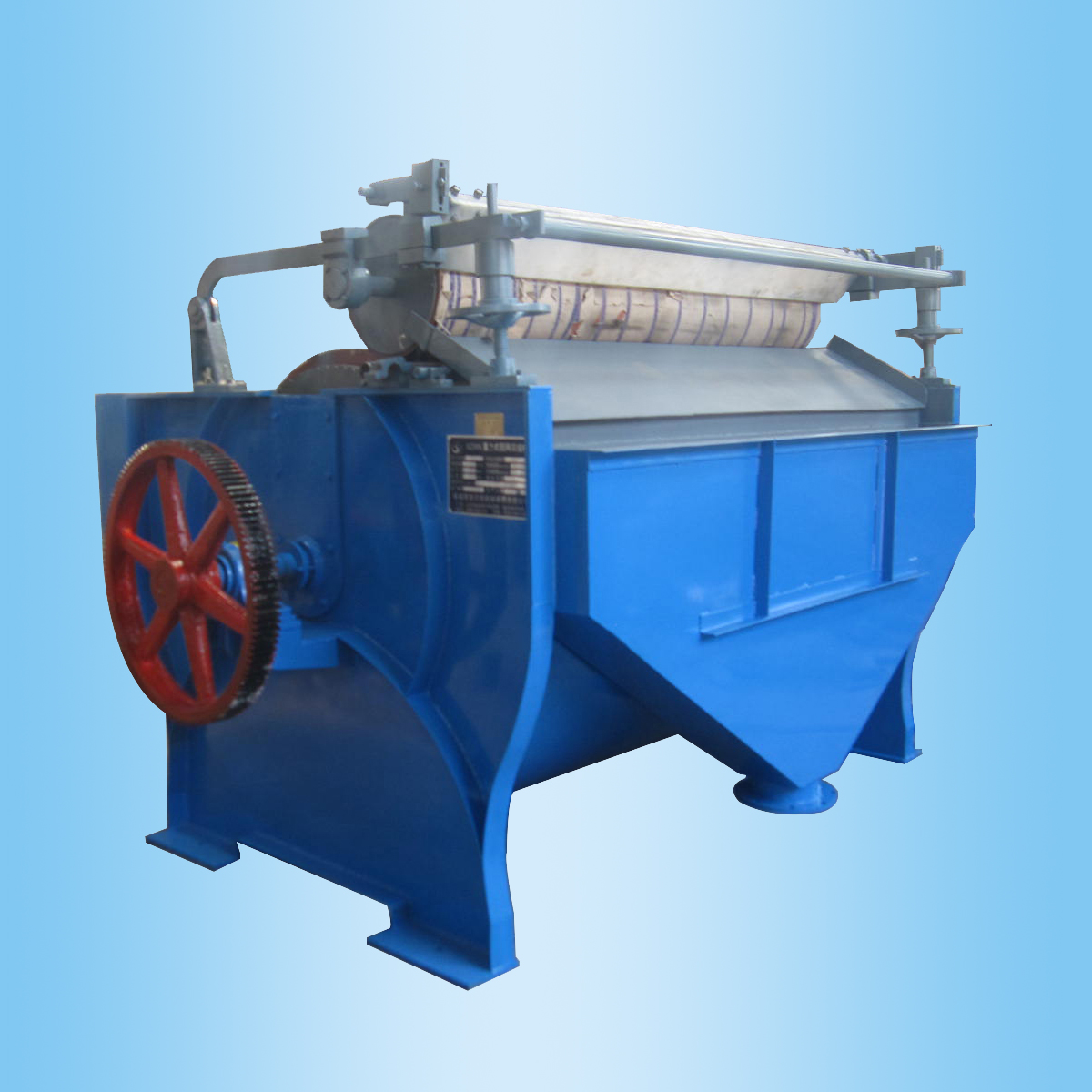

重力式圆网浓缩机用于制浆造纸行业对低浓度纸浆的脱水浓缩，它既能适用于木浆、棉浆、稻麦草浆的脱水浓缩，也可用于非造纸行业过滤浓缩其它品种的纤维悬浮液，与现有的其它纸浆浓缩设备相比，有设备结构简单、安装维修方便、生产能力高、浆种适用性广等优点，为制浆造纸行业所普遍采用。

二、主要结构

本机主要由槽体、转鼓、压辊、压架、刮刀装置、摆动式喷水管、密封装置、传动部件等组成，

1、槽体

槽体支撑着除传动部分以外的所有部件，由钢板和型钢焊制而成。网槽形式基本是逆流式，网槽中心与转鼓中心偏移。15m以下为80mm，20m以上为100mm，浆料由位于网槽下部的进浆口进入槽体，并使一部分浆料直达网槽底部，可稀释底部的浓浆，有时对于消除积浆和浆料脱水上网，并设有一个出浆口和白水出口。

白水排放水位可用闸板调节，以便控制网槽内外的液位差。

2、转鼓部分有两种形式：

（1）转鼓采用轮幅式外加聚丙乙烯注塑滤板的结构，该滤板结构采用了近年来国内外行之有效的新技术，较以前使用的绕线式网笼，具有重量轻，耐腐蚀，寿命长，易维修等优点。

（2）转鼓采用轮幅外镶不锈钢片式结构。该结构采用最新工艺技术，较以前使用的绕线式更为先进，具有耐腐蚀，寿命长，脱水性好等优点。

转鼓外面覆面网，转鼓面网的材料和规格由使用单位根据浆种及工艺条件自行选定和配制，作为制浆造纸行业过滤浓缩纸浆时，一般可选用40目/时的尼龙网。

转鼓轮幅固定于空心轴上，两端支承于固定在槽体上的标准轴承座上。

转鼓由电磁调速异步电动机经过三角胶带及减速机之后带动，用户可根据生产需要选择最佳转鼓转速。

3、压辊部分

在转鼓上方安装有压辊，用以将上网浆料进行最后强制脱水，随即将脱水浓缩后的浆料吸附在压辊的包胶面上，经过刮刀刮下，落入出料槽，经出料口排出，压辊对转鼓的线压一般控制在10N/cm左右，可根据浆料，浆层厚度通过调节支撑弹簧长度，来选择合适的压辊线压，利用槽体上的滑浆板，可将浆料引出浆槽。

4、洗网装置

洗网装置采用摆动式洗网喷水管，用A型减速机单独驱动，可提高浓缩机网面清净效果，从而提高了浓缩效率。

三、参数选型
